MHC隔离器&环形器
|
产品描述

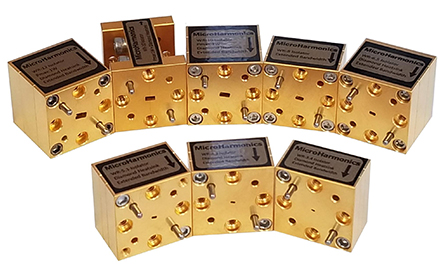

法拉第旋转隔离器（26-400GHz）
| 型号 |
法兰 (EIA) |
带宽 (GHz) |
插入损耗 (dB, Typ) |
隔离度 (dB, Typ) |
最大功率(W) |
| FR280 |
WR-28 |
26 – 40 |
0.5 |
25 |
7 |
| FR188（初步数据） |
WR-19 |
40 – 60 |
0.7 |
25 |
6 |
| FR148 |
WR-15 |
50 – 75 |
0.7 |
25 |
1.7 |
| FR148M2 |
WR-15 |
50 – 75 |
0.7 |
25 |
1.7 |
| FR122 |
WR-12 |
60 – 90 |
0.8 |
25 |
1.5 |
| FR122M2（即将） |
WR-12 |
60 – 90 |
0.8 |
25 |
1.5 |
| FR100 |
WR-10 |
75-110 |
0.8 |
25 |
1.3 |
| FR100M2 |
WR-10 |
75-110 |
0.8 |
25 |
1.3 |
| FR90 |
WR-9 |
82-122 |
1.0 |
24 |
1.2 |
| FR80 |
WR-8 |
90-140 |
1.0 |
25 |
1.1 |
| FR65 |
WR-6.5 |
110-170 |
1.3 |
24 |
0.9 |
| FR51 |
WR-5.1 |
140-220 |
1.5 |
23 |
0.75 |
| FR43 |
WR-4.3 |
170-260 |
1.7 |
22 |
0.6 |
| FR34 |
WR-3.4 |
220 – 325 |
2.3 |
22 |
0.4 |
| FR28（初步数据） |
WR-2.8 |
265 – 400 |
3.5 |
25 |
0.3 |
低温隔离器
| 型号 |
法兰 (EIA) |
带宽（GHz） |
插入损耗
(dB, Typ, 77K) |
隔离度
(dB, Typ, 77 K) |
| FR280C（初步数据） |
WR-28 |
26 – 40 |
0.5 |
28 |
| FR148C |
WR-15 |
50 – 75 |
0.5 |
28 |
| FR122C |
WR-12 |
60 – 90 |
0.5 |
22 |
| FR100C |
WR-10 |
75 – 110 |
0.4 |
26 |
| FR100CM2 |
WR-10 |
75 – 110 |
0.4 |
26 |
| FR90C |
WR-9 |
82 – 122 |
0.7 |
25 |
| FR80C |
WR-8 |
90 – 140 |
0.7(25K) |
25(25K) |
| FR65C（即将推出） |
WR-6.5 |
110 – 170 |
未来 |
未来 |
| FR51C（即将推出） |
WR-5.1 |
140 – 220 |
未来 |
未来 |

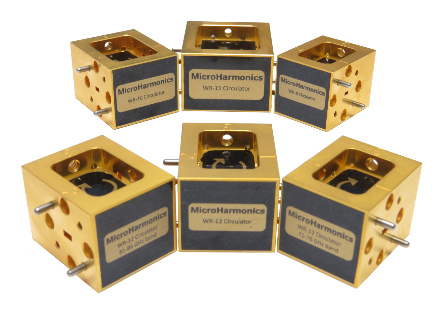

毫米波Y型结环形器 即将推出190-250，240-330GHz超带宽环形器
| 型号 |
法兰 (EIA) |
带宽 (GHz) |
插入损耗 (dB, max) |
隔离度 (dB, min) |
| YC148-61 |
WR-15 |
58 – 64 |
0.4 |
20 |
| YC148-68 |
WR-15 |
65 – 71 |
0.5 |
20（模拟） |
| YC122-73 |
WR-12 |
71 – 76 |
0.5 |
20 |
| YC122-78 |
WR-12 |
76 – 81 |
0.5 |
20（模拟） |
| YC122-83 |
WR-12 |
81 – 86 |
0.6 |
20 |
| YC100-93 |
WR-10 |
90 – 95 |
0.7 |
20 |
| YC100-95 |
WR-10 |
92 – 98 |
0.7 |
20（模拟） |
| YC100-97 |
WR-10 |
94 – 100 |
0.7 |
20（模拟） |
| YC80-110 |
WR-8 |
107 – 113 |
1.1 |
20（模拟） |
| YC80-118 |
WR-8 |
115 – 120 |
1.1 |
20 |
毫米波混合环形器
| 型号 |
法兰 (EIA) |
带宽 (GHz) |
插入损耗 (dB, max) |
隔离度 (dB, min) |
| HC51 |
WR-5.1 |
150 – 190 |
2.2 |
20 dB |
