15米亚太赫兹（Sub-THz）频段无线通信原型验证系统～转载
2025-02-27 16:24:55
我们诺之杰与NI（恩艾）和Anritsu（安立）一起成功实现15米的110-170GHz的无线通信实验。该系统可帮助用户进行亚太赫兹高速无线通信、太赫兹通感融合、高精度定位和天文检测等前沿技术验证。通过更换更高功率的功放、高增益天线以及波束对准工具，可以实现户外更远距离的建链。
近日，NI中国团队完成了亚太赫兹频段无线通信原型系统参考设计架构的开发，并在上海实验室成功实现15米的110-170GHz的无线通信实验。该系统可帮助用户进行亚太赫兹高速无线通信、太赫兹通感融合、高精度定位和天文检测等前沿技术验证。
方案讲解，欢迎来视频号围观▼

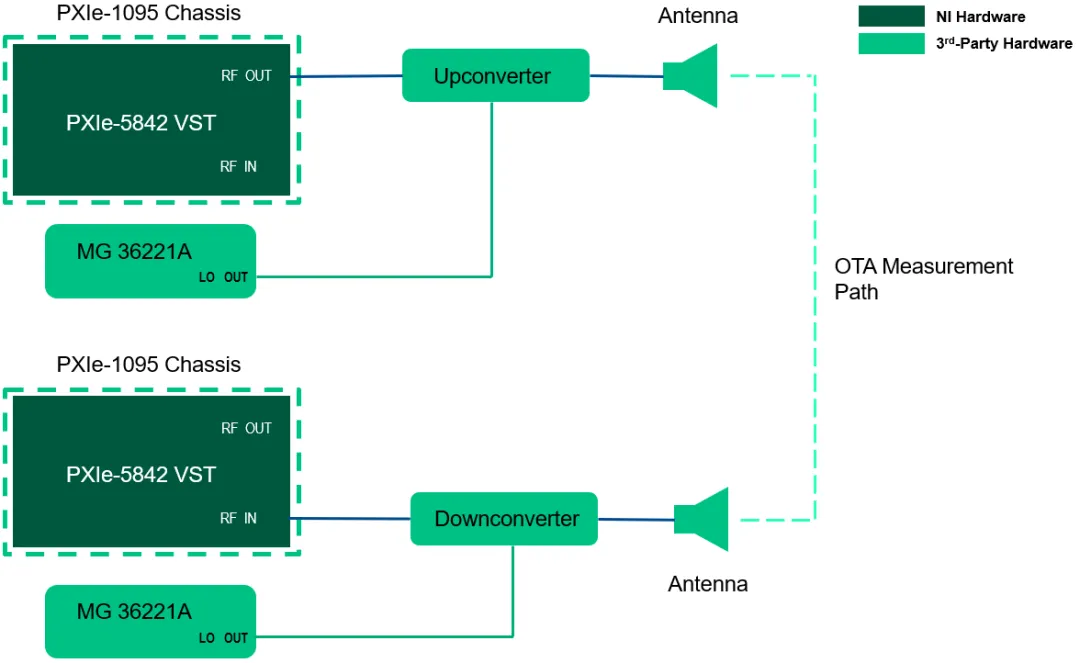

图1：亚太赫兹频段无线通信原型验证系统框图
NI亚太赫兹系统基于PXI平台，其核心为PXIe-5842 26.5GHz矢量信号收发仪，在本系统中用于发射和接收变频器转换的中频信号，能够提供2GHz瞬时带宽。
系统同时采用了Anritsu® MG36221A信号发生仪作为本振信号源，并采用诺之杰® 110 – 170 GHz变频器C06DAS02实现中频信号与射频信号之间的转换。
图2：实验现场

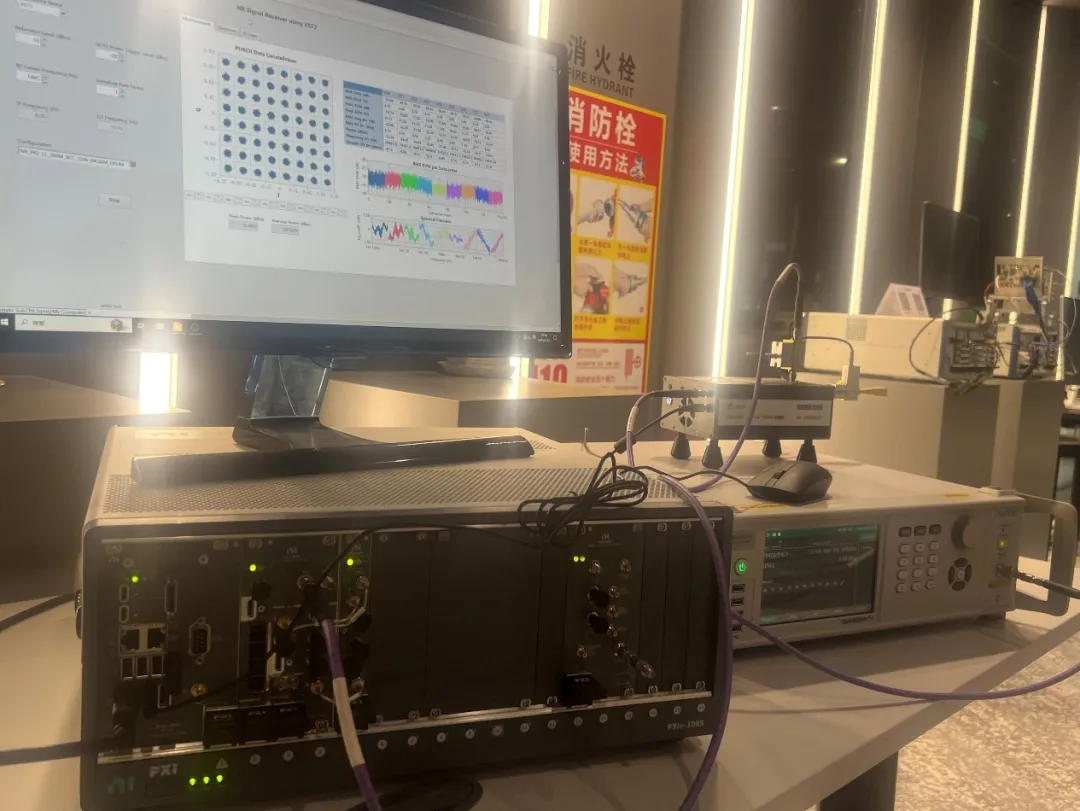

图3：发射端配置

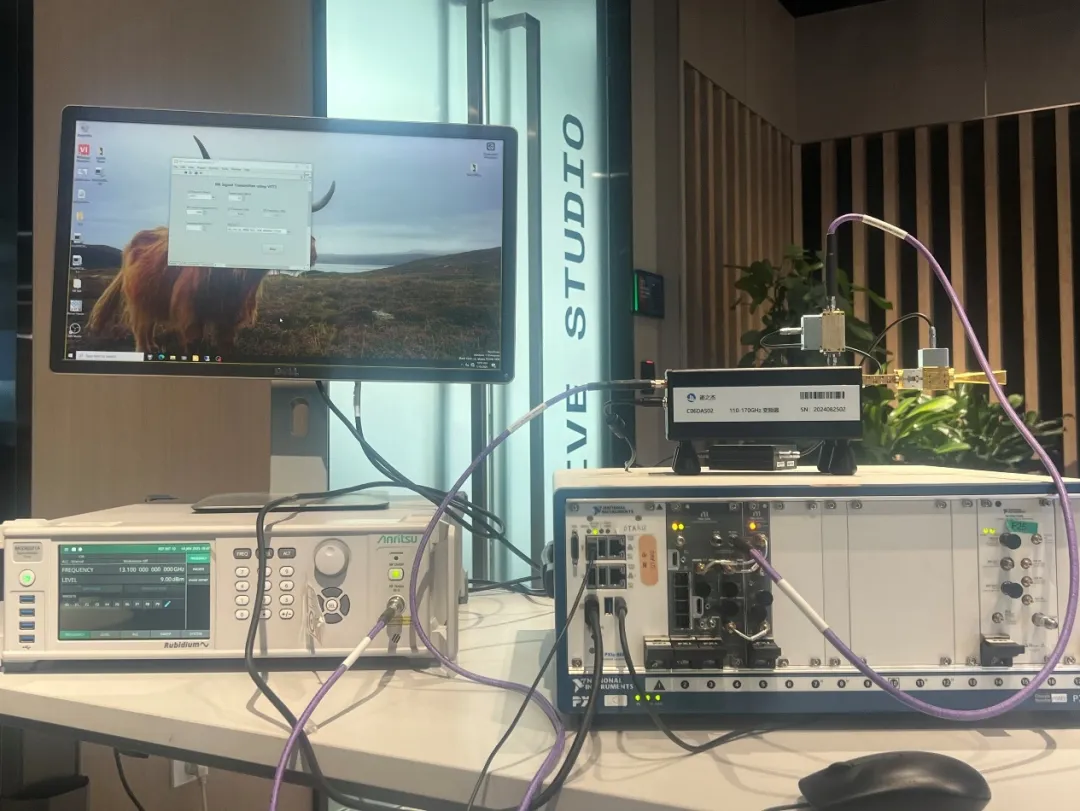

图4：接收端配置
在演示中，无线系统收发两端相距15米，可发射与接收110-170GHz频段的亚太赫兹信号，2GHz实时带宽。在接收端，我们可以看到包含星座图与良好的EVM（测量波形与理想波形之间的矢量差）测量结果（-30dB EVM）。

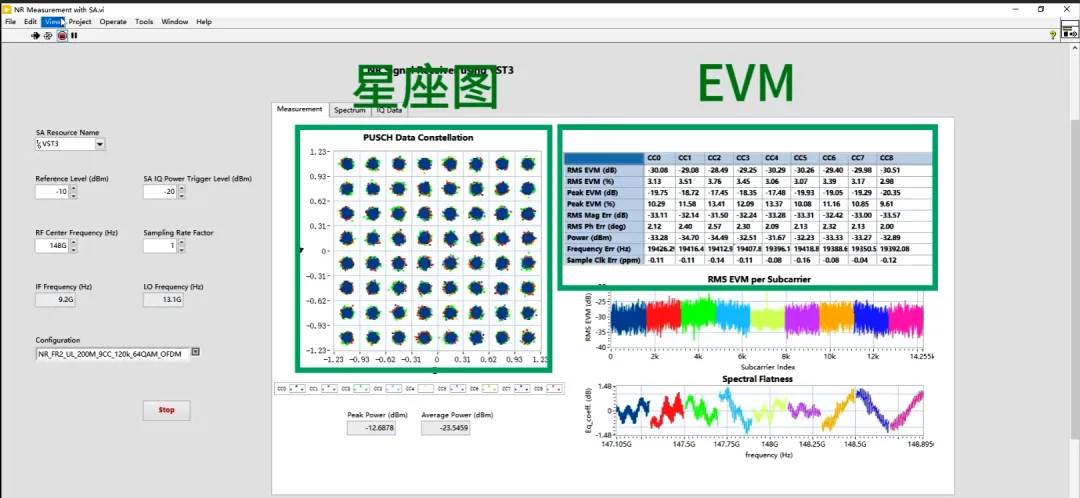

图5：接收端测试结果界面
该系统同时可以扩展高性能FPGA协处理器PXIe-7903用于高速信号处理和计算，将矢量信号收发仪的基带数据通过FPGA协处理器进行信号处理，利用NI LabVIEW FPGA数字信号处理IP等，可快速完成更多实时通信原型。
图6：配置矢量信号收发仪和FPGA协处理器的PXI系统
作为6G移动通信技术中的一个关键研究领域，对亚太赫兹频段的通信、感知等技术的研究正受到越来越多研究机构的重视。利用PXIe-5842矢量信号收发仪高达2GHz的瞬时带宽，高至26.5 GHz的信号频率，结合第三方公司的变频器和本振信号源，可以灵活搭建出亚太赫兹无线原型验证系统，为广大科研院校和实验室在亚太赫兹频段的各类研究、验证和实验提供助力。（内容来自NI）
