	矢网扩频模块及校准件我要订购

产品描述

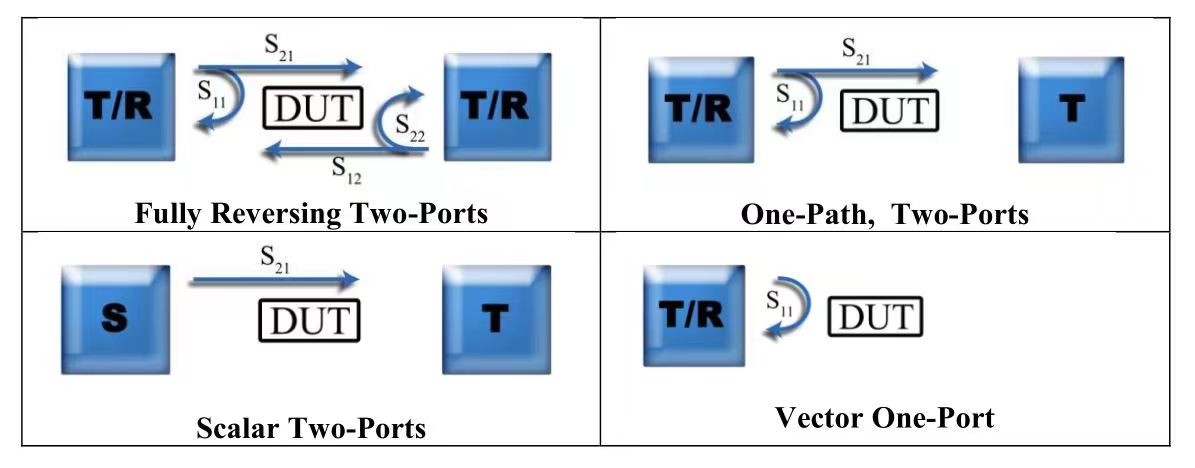

矢网扩频模块

型号	V19-T/R	V15-T/R	V12-T/R	V10-T/R-67	V10-T/R	V08-T/R	V06-T/R
工作频率.	40-60GHz	50-75GHz	60-90GHz	67-110GHz	75-110GHz	90- 140GHz	110- 170GHz
射频输入频率.	10 to 15GHz	8.33 to 12.5GHz	10.0 to 15.0GHz	11.16 to 18.4GHz	12.5 to 18.4GHz	9.0 to 15.5GHz	9.16 to 14.17GHz
射频输入功率	+7 dBm ± 3 dB
射频输入损害电平2	+20dBm
射频倍频因子	x4	x6	x6	x6	x6	x9	x12
本振输入频率	10.0 to 15.0 GHz	8.33 to 12.5 GHz	10.0 to 15.0 GHz	11.16to18.4GHz	12.5 to 18.4 GHz	9.0 to 15.5 GHz	9.16 to 14.17 GHz
本振输入功率	+7 dBm ± 3 dB
本振输入损害电平2	+20dBm
本振倍频因子	x4	x6	x6	x6	x6	x9	x12
测试端口输出功率3 最小典型	+18 dBm +19 dBm	+17 dBm +18 dBm	+17 dBm +18 dBm	+17 dBm +18 dBm	+18 dBm +20 dBm	+16 dBm +17 dBm	+16 dBm +17 dBm
测试端口输出功率（含内置可调衰减器）3 最小典型	+17 dBm +18 dBm	+16 dBm +17 dBm	+16 dBm +17 dBm	+16 dBm +17 dBm	+17 dBm +19 dBm	+15 dBm +16 dBm	+14 dBm +15 dBm
测试端口输出功率（含内置隔离）3 最小典型	+17 dBm +18 dBm	+15 dBm +16 dBm	+15 dBm +16 dBm	+15 dBm +16 dBm	+16 dBm +18 dBm	+14 dBm +15 dBm	+14 dBm +15 dBm
测试端口输出功率（含内置隔离+可调衰减器时）3 最小典型	+16 dBm +17 dBm	+14 dBm +15 dBm	+14 dBm +15 dBm	+14 dBm +15 dBm	+15 dBm +17 dBm	+13 dBm +14 dBm	+12 dBm +14 dBm
测试端口高次谐波最小典型	35dBc min 50dBc typ	35dBc min 50dBc typ	35dBc min 50dBc typ	15dBc min 25dBc typ	35dBc min 50dBc typ	20dBc min 25dBc typ	20dBc min 25dBc typ
测试端口带内杂散最小典型	35dBc min 50dBc typ	35dBc min 50dBc typ	35dBc min 50dBc typ	/ 15dBc min 25dBc typ	35dBc min 50dBc typ	20dBc min 25dBc typ	20dBc min 25dBc typ
测试端口输入P0.1dB. typ.2	+20&0dBm	+20&0dBm	+20&0dBm	+20&0dBm	+20&0dBm	+10&0dBm	+10&0dBm
测试端口输入损害电平2	+30&+13 dBm	+30&+13 dBm	+30&+13 dBm	+30&+13 dBm	+30&+13 dBm	+30&+13 dBm	+20&+13 dBm
测试端口匹配 typ min.（当配置隔离器才有该指标）	19 dB	18 dB	17dB	15dB	18 dB	19 dB	17 dB
有效源匹配（配置隔离器后）,typ. (误差修正后) Min typ	35 dB 40 dB	35 dB 40 dB	35 dB 40 dB	25 dB 30 dB	35 dB 40 dB	30 dB 40 dB	30 dB 40 dB
系统动态范围⁴ 最小典型	115dB 120dB	115dB 120dB	115dB 120dB	110dB 120dB	115dB 120dB	110dB 120dB	110dB 120dB
含内置可调衰减器时的系统动态范围⁴ 最小典型	115dB 120dB	115dB 120dB	115dB 120dB	110dB 120dB	115dB 120dB	110dB 120dB	110dB 120dB
含内置隔离器时的系统动态范围⁴ 最小典型	115dB 120dB	115dB 120dB	115dB 120dB	110dB 120dB	115dB 120dB	110dB 120dB	110dB 120dB
含内置可调衰减器+隔离器时的系统动态范围4 最小典型	115dB 120dB	115dB 120dB	115dB 120dB	110dB 120dB	115dB 120dB	110dB 120dB	110dB 120dB
传输和反射的稳定性⁵ 幅度 Max typ	±0. 1 dB ±0.08 dB	±0. 1 dB ±0.08 dB	±0. 1 dB ±0.08 dB	±0. 1 dB ±0.08 dB	±0. 1 dB ±0.08 dB	±0. 15 dB ±0.1 dB	±0. 15 dB ±0.1 dB
传输和反射的稳定性⁵ 相位 Max typ	±1.5 deg ±1.0 deg	±1.5 deg ±1.0 deg	±1.5 deg ±1.0 deg	±2 deg ±1.5 deg	±1.5 deg ±1.0 deg	±2 deg ±1.5 deg	±2 deg ±1.5 deg
中频输出频率.	5MHz to 3000MHz
耦合方向性2 最小典型	30 dB 35 dB	30 dB 35 dB	30 dB 35 dB	25 dB 30 dB	30 dB 35 dB	30 dB 35 dB	30 dB 35 dB
有效方向性和负载匹配（配置隔离器后）2 (误差修正后) 最小典型	35 dB 40 dB	35 dB 40 dB	35 dB 40 dB	25 dB 30 dB	35 dB 40 dB	35 dB 40 dB	35 dB 40 dB
机械可调衰减器6	0-30dB	0-30dB	0-30dB	0-30dB	0-30dB	0-30dB	0-30dB
系统输入接口射频本振中频电源接口	SMA(F) SMA(F) SMA(F DC-025（2.1mm）
系统输出接口⁷	WR19	WR15	WR12	WR10	WR10	WR8.0	WR6.5
电源/功耗	+12VDC @ 1.5A / 0.5A, typ (无选件) +220V 电源适配器/ 功耗：≤15W（无大功率选件时）
工作温度	+20-+30 ºC
重量	≤3kgs. /≤2kg.
尺寸8(LxWxH)	288 x 107 x 70mm (T module: L = 178mm)

型号	V05-T/R	V04-T/R		V03-T/R				V02.8-T/R				V02.2-T/R	V01.5-T/R
工作频率.	140-220GHz	170-260GHz		220-330GHz				260-400GHz				330-500GHz	500-750GHz
射频输入频率.	11.6 to 18.4GHz	9.4 to 14.44GHz		12.2 to 18.33GHz				9.6 to 14.81GHz				9.16 to 13.9GHz	9.25 to 13.88GHz
射频输入功率	+7 dBm ± 3 dB
射频输入损害电平2	+20dBm
射频倍频因子	x12	x18		x18				x27				x36		x54
本振输入频率	11.6 to 18.4 GHz	9.4 to 14.4GHz		9.16 to 13.75 GHz				10.8 to 16.67 GHz				9.16 to 13.9 GHz		10.41 to 15.625GHz
本振输入功率	+7 dBm ± 3 dB
本振输入损害电平2	+20dBm
本振倍频因子	x12	x18		x24			x24			x36					x48
测试端口输出功率3 最小典型	+6 dBm +8 dBm	+2 dBm +3 dBm		-3 dBm 0 dBm			- 10 dBm -7 dBm			- 13 dBm - 10 dBm					- 23 dBm - 17 dBm
测试端口输出功率（含内置可调衰减器）3 最小典型	+4 dBm +6 dBm	0 dBm +1 dBm		-5 dBm -2 dBm			- 13 dBm -10 dBm			- 16 dBm - 13 dBm					- 26 dBm - 20 dBm
测试端口输出功率（含内置隔离）3 最小典型	+4 dBm +6 dBm	0 dBm +1 dBm		-6 dBm -3 dBm			- 15 dBm -12 dBm
测试端口输出功率（含内置隔离+可调衰减器时）3 最小典型	+4 dBm +6 dBm	-1 dBm 0 dBm		-8 dBm -5 dBm			- 18 dBm -15 dBm
测试端口高次谐波最小典型	20dBc min 25dBc typ	20dBc min 25dBc typ		20dBc min 25dBc typ			15dBc min 20dBc typ			15dBc min 20dBc typ						15dBc min 20dBc typ
测试端口带内杂散最小典型	20dBc min 25dBc typ	20dBc min 25dBc typ		20dBc min 25dBc typ			15dBc min 20dBc typ			15dBc min 20dBc typ						15dBc min 20dBc typ
测试端口输入P0.1dB. typ.2	10&- 10dBm	10&- 10dBm		+10&- 10dBm			+10&- 10dBm			+10&- 10dBm						+10&- 10dBm
测试端口输入损害电平2	+20&+7 dBm		+20&+7 dBm		+20&+7 dBm			+20&+7 dBm				+20&+7 dBm					+20&+7 dBm
测试端口匹配 typ min.（当配置隔离器才有该指标）	18 dB		18dB		16 dB			12 dB				/					/
有效源匹配（配置隔离器后）,typ. (误差修正后) Min typ	30 dB 35 dB		30 dB 35 dB		30 dB 35 dB			30 dB				20 dB					20 dB
系统动态范围⁴ 最小典型	110dB 120dB		110dB 115dB		110dB 115dB			95dB 105dB			95dB 105dB							85dB 95dB
含内置可调衰减器时的系统动态范围⁴ 最小典型	110dB 120dB		110dB 115dB		110dB 115dB			90dB 100dB			90dB 100dB							80dB 90dB
含内置隔离器时的系统动态范围⁴ 最小典型	110dB 120dB		110dB 115dB		110dB 115dB			85dB 95dB
含内置可调衰减器+隔离器时的系统动态范围4 最小典型	110dB 120dB		110dB 115dB		105dB 110dB			85dB 95dB
传输和反射的稳定性⁵ 幅度 Max typ	±0. 2 dB ±0.1 dB		±0. 2 dB ±0.1 dB		±0.2 dB ±0.1dB		±0.3 dB ±0.15 dB			±0.3 dB ±0.15 dB									±0.4 dB ±0.2 dB
传输和反射的稳定性⁵ 相位 Max typ	±3 deg ±2 deg		±3 deg ±2 deg		±3 deg ±2 deg		±4 deg ±3 deg			±4 deg ±3 deg									±4 deg ±3 deg
中频输出频率.	5MHz to 3000MHz
耦合方向性2 最小典型	25 dB 30 dB		25 dB 30 dB		25 dB 30 dB	25 dB 30 dB			25 dB 30 dB											20 dB 25 dB
有效方向性和负载匹配（配置隔离器后）2 (误差修正后) 最小典型	30 dB 35 dB		30 dB 35 dB		30 dB 35 dB	30 dB 35 dB			30 dB 35 dB											30 dB 35 dB
机械可调衰减器6	0-30dB		0-30dB		0-30dB	0-30dB			0-30dB											0-30dB
系统输入接口射频本振中频电源接口	SMA(F) SMA(F) SMA(F DC-025（2.1mm）
系统输出接口⁷	WR5.1		WR4.3		WR3.4	WR2.8			WR2.2												WR1.5
电源/功耗	+12VDC @ 1.5A / 0.5A, typ (无选件) +220V 电源适配器/ 功耗：≤15W（无大功率选件时）
工作温度	+20-+30 ºC
重量	≤3kgs. /≤2kg.
尺寸8(LxWxH)	288 x 107 x 70mm (T module: L = 178mm)

1 以上性能指标，为一对标准TR测试时的指标，我们保留更新指标的权利，恕不通知。
2 未测试
3 110 GHz以上提供的任何功率数据只能追溯到PM5B。当选择衰减器和隔离器时，功率可能会更低，可提供更高功率版本。以及可以在射频\本振通道上加放大滤波选件，中频放大选件等，可定制。
4 使用 Keysight PNA-X (N524xB) or R&S ZNA43 在 10 Hz 中频带宽测的数据，其他VNA可能会降低指标
5在+25摄氏度。预热1小时后测量1小时。基于稳幅稳相的RF和LO测试电缆，在预热和校准后未移动。
6 高精度机械可调衰减器可选 (Option A)
7 测试端口法兰规格满足 MIL-DTL-3922/67D (UG 387/U-M)
8高度不包括可调节底脚长度，深度尺寸不包括输出波导管长度.

波导校准件

型号	V19CAL	V15CAL	V12CAL	V10CAL-67	V10CAL	V08CAL	V06CAL
工作频率.	40-60GHz	50-75GHz	60-90GHz	67-110GHz	75- 110GHz	90- 140GHz	110- 170GHz
波导负载回波损耗典型最小	35dB 30dB	35dB 30dB	35dB 30dB	30dB 25dB	35dB 30dB	35dB 30dB	35dB 30dB
偏移片精度	± 5 um
波导法兰对接精度	± 20 um
直通波导回波损耗	35dB	35dB	35dB	35dB	35dB	35dB	30dB
镀涂形式	镀纯金
接口	WR19	WR15	WR12	WR10	WR10	WR08	WR6.5

型号	V05CAL	V04CAL	V03CAL	V02.8CAL	V02.2CAL	V01.5CAL
工作频率.	140-220GHz	170-260GHz	220-330GHz	260-400GHz	330-500GHz	500-750GHz
波导负载回波损耗典型最小	35dB 30dB	35dB 30dB	35dB 30dB	30dB 25dB	30dB 25dB	25dB 20dB
偏移片精度	± 5 um
波导法兰对接精度	± 20 um
直通波导回波损耗	30dB	30dB	30dB	30dB	30dB	25dB
镀涂形式	镀纯金
接口	WR5.1	WR4.3	WR3.4	WR2.8	WR2.2	WR1.5
