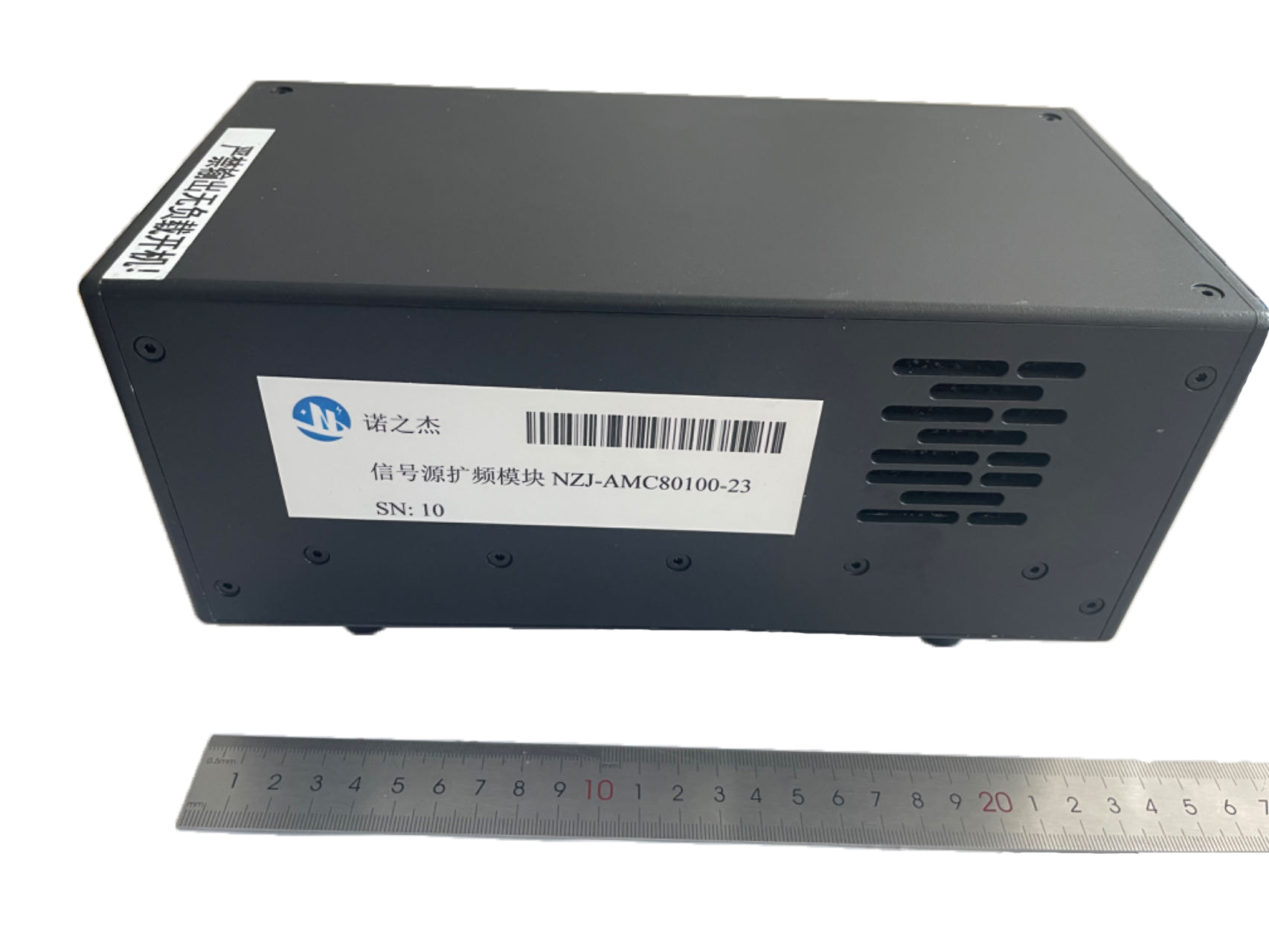

	信号源扩频模块我要订购

产品描述

型号

SGFE22

SGFE19

SGFE15

SGFE12

SGFE10

SGFE10-C

SGFE08

SGFE06

输入频率 (GHz)

8.25 to 12.5

10 to 15

8.33 to 12.5

10.0 to 15.0

12.5 to 18.4

10 to15.6

9.16 to 14.16

输出频率 (GHz)

33.0
to
50.0

40.0
to
60.0

50.0
to
75.0

60.0
to
90.0

75.0
to
110.0

70.0
to
110.0

90.0
to
140.0

110.0
to
170.0

倍频因子 (xN)

X12

射频输入损坏功率 (dBm)

+20

射频输入功率 (dBm) nom.

6 typ ( range:+3 to +10)

射频输出功率 (dBm) typ. ²

+19

+16

+14

+12

射频输出功率(dBm) min. ²

+18

+15

+11

+10

高次谐波 (dBc) . ³

35 min
50 typ

30 min
35 typ

20 min
30 typ

带内杂散 (dBc) .⁴

35 min
50 typ

30 min
35typ

20 min
30typ

20 min
30 typ

射频输入驻波 typ.

2.0

射频输出驻波⁵typ.

TBD

机械可调衰减器⁶

25 dB min

射频输入接口

SMA female

射频输出接口 ⁷

WR-22

WR-19

WR-15

WR-12

WR-10

WR-08

WR-06

电源

+12 VDC @ 1.5 A typ./+220V power adapter

工作温度范围

+20 to +30°℃

重量

< 2.5 kg

尺寸⁸ (L x W x H)

292*120*70mm /178*120*70mm

环保

满足 (RoHS)

型号	SGFE05	SGFE04	SGFE03	SGFE02.8	SGFE02.2	SGFE01.5	SGFE01.1
输入频率 (GHz)	11.6 to 18.4	9.4 to 14.4	12.2 to 18.1	9.6 to 14.8	9 to 13.8	8.25 to 12.5	10 to 15
输出频率 (GHz)	140.0 to 220.0	170.0 to 260.0	220.0 to 325.0	260.0 to 400.0	325.0 to 500.0	500.0 to 750.0	750.0 to 1100.0
倍频因子 (xN)	x12	x18	x18	x27	x36	X54	X72
射频输入损坏功率 (dBm)	+20
射频输入功率 (dBm) nom.	6 typ ( range:+3 to +10)
射频输出功率 (dBm) typ. ²	+12	+3	0	-5	-7	-17	-23
射频输出功率(dBm) min. ²	+10	0	-3	-9	-13	-20	-27
高次谐波 (dBc) . ³	20 min 30 typ	20 min 30 typ	20 typ	20 typ	20 typ	15 typ	15 typ
带内杂散 (dBc) .⁴	20 min 30 typ	20 min 30 typ	20typ	20typ	20 typ	15 typ	15 typ
射频输入驻波 typ.	2.0
射频输出驻波⁵typ.	TBD
机械可调衰减器⁶	25 dB min
射频输入接口	SMA female
射频输出接口 ⁷	WR-05	WR-04	WR-03	WR-02.8	WR-02.2	WR-1.5	WR-1.0
电源	+12 VDC @ 1.5 A typ./+220V power adapter
工作温度范围	+20 to +30°℃
重量	< 2.5 kg
尺寸⁸ (L x W x H)	29212070mm /17812070mm
环保	满足 (RoHS)

1指标如有更改，恕不通知.
2 由于110 GHz以上没有国际公认的功率标准，因此110 GHz以上提供的任何功率数据只能追溯到PM5B。当选择衰减器和隔离器时，功率可能会更低.
3与期望的输出频率有关。仅适用于Keysight E8257D/N5183B系列合成器和安立MG36xx系列合成器以及R&S SMA100B/SMF100A系列合成器与所需输出频率有关.
4 滤波器选项用于优化带内杂散（33-325GHz），请联系我们以获得更高的频带.
⁵可选配隔离器用于优化RF输出VSWR（33-400GHz），极大提高测试准确性和可重复性，建议配置。请联系我们以获得更高的频带（325-500GHz）
6 可选配机械可调衰减器 (Option A).
7 射频输出法兰满足国际标准 MIL-DTL-3922/67D (UG387/U-M).
8高度不包括可调节底脚长度，深度尺寸不包括输出波导管长度。

序号	指标名称	实测数据
1	输入频率范围	优于15-16.66GHz
2	输入功率范围	0dBm~20dBm；一般建议+5 to +15dBm ,典型输入+7dBm
3	输入限幅	15dBm
4	输入隔直	静电、直流电隔离
5	输入回波损耗	≥18dB
6	输出回波损耗	＞17dB
7	输出功率	33dBm.min
8	输出反向隔离	≥ 20dB
9	输出带内杂散	＞100dBc
10	输出带外杂散	＞＞100dBc
11	整机双静音风扇单风道	整机双静音风扇单风道
12	开关机控制	机械开关
13	整机功耗	≤ 100 W
14	尺寸	24×12×12.5cm(L×W×H )
