转接波导 |
|---|
| 型号 | MTP-WR 10-10 |
MTP-WR 8.0-10 |
MTP-WR 6.5-10 |
MTP-WR 5.1-10 |
MTP-WR 4.3-10 |
MTP-WR 3.4-10 |
| 适用标准频段（GHz） | 75-110 | 90-140 | 110-170 | 140-220 | 170-260 | 220-325 |

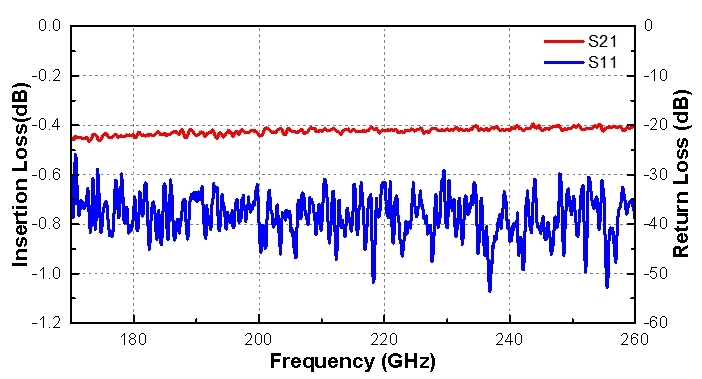

| 转接波导插入损耗典型值（dB） | 0.17 | 0.17 | 0.21 | 0.24 | 0.37 | 0.42 |
| 波导 | 高精度UG-387/U-M 法兰 | |||||
| 材质 | 硬铝合金 | |||||
| 表面处理 | 导电氧化 | |||||
| 尺寸 | 25.4mmx19.1mmx19.1mm（不含销钉） | |||||
| 工作温度范围 | 0~40℃ | |||||
| 尺寸 | 25.4mmx19.1mmx19.1mm（不含销钉） | |||||
| 型号 | MTP-WR 2.8-10 |
MTP-WR 2.2-10 |
MTP-WR 1.9-10 |
MTP-WR 1.5-10 |
MTP-WR 1.2-10 |
MTP-WR 1.0-10 |
| 适用标准频段（GHz） | 260-400 | 325-500 | 400-600 | 500-750 | 600-900 | 750-1100 |
| 转接波导插入损耗典型值（dB） | 0.45 | 0.52 | 0.65 | 0.78 | 1 | 1.2 |
| 波导 | 高精度UG-387/U-M 法兰 | |||||
| 材质 | 硬铝合金 | |||||
| 表面处理 | 导电氧化 | |||||
| 尺寸 | 25.4mmx19.1mmx19.1mm（不含销钉） | |||||
| 工作温度范围 | 0~40℃ | |||||
| 尺寸 | 25.4mmx19.1mmx19.1mm（不含销钉） | |||||
